La gamme Tampographie Automatique Industrie

en détails

La gamme Industrie est composée de machines de tampographie de 1 à 6 couleurs, avec des encriers ouverts ou fermés, des tailles d'encrier de 65 mm à 165 mm + ovale et une multitude d'options : cylindres indépendants, nettoyeur automatique de tampons, transporteurs électroniques, tables tournantes, ....

L'ensemble géré par un contrôleur d'impression (automate) le plus performant du marché car évolutif.

L'ensemble de la gamme est disponible en encrier FERME / SCELLE avec des dimensions de 40 à 165 mm + encriers ovales de 190 x 90 et 270 x 90 mm.

Notre technologie d'encrier fermé garantit un raclage et un encrage parfaits ainsi qu'une utilisation facile évitant tout gaspillage d'encre.

Le système a pour avantages principaux :

- de garantir un lieu de travail propre et sain, puisque les odeurs ne s'évaporent pas de l'encrier.

- de conserver la constitution de l'encre pour une période plus longue.

La technologie à encrier OUVERT est moins utilisée de nos jours. Ses principaux avantages sont :

- une surface d'impression plus grande que l'encrier fermé

- un dosage rapide des encres en fonction de la qualité d'impression (rajout de retardateur, diluant ...)

Notre gamme industrie est d'une finition exceptionnelle : encrier bague céramique (céramique anglaise), éléments mécaniques ajustés à la perfection, vitres latérales de protection transparentes avec coupure pneumatique / électrique en cas d'ouverture par l'opérateur, tampons ajustables en XY, réglage de pression de raclage par vis moletée, bouchon de remplissage des encriers pour rajout de diuant ... un ensemble de détails facilitant le travail quotidien.

Le pupitre des tampographies automatiques présente en façade,en plus de son pupitre digital, les réglages des valves de vitesse de la machine : vitesse avant/arrière, vitesse montée/ descente des tampons ...

Le contrôleur d'impression assure le dialogue opérateur / machine de façon conviviale.

- Grand afficheur LCD retro-éclairé.

- Affichage permanent des fonctions accessibles.

- Aide en temps réel : pour chaque fonction sélectionnée, un menu guide l'opérateur dans ses choix.

- 4 raccourcis clavier sont affichés en partie haute de l'écran pour un accès immédiat à la fonction.

Le contrôleur d'impression est performant.

- Nombreux cycles d'impression possibles : 1 x encrage / 1 x impression, 2 x encrage / 1 x impression, 1 x encrage / 2 x impression, 2 x encrage / 2 x impression pour résoudre les problèmes de densité d'impression exemple 2 encrages et impression.

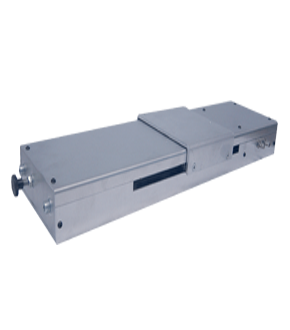

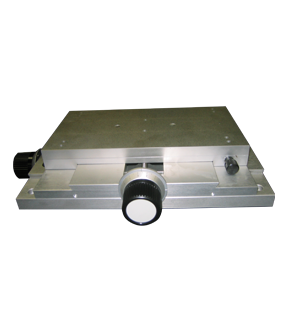

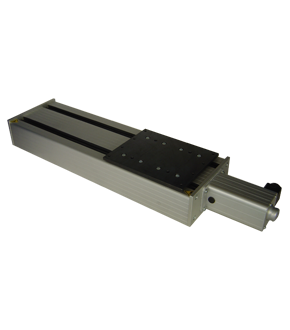

- Contrôle intégré du transporteur électronique pour le réglage des positions des différentes couleurs : nombre de positions d'arrêt, temps de pause ...

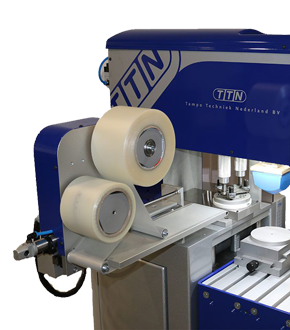

- Gestion automatique du système de nettoyage de tampons : nombre de cycle avant nettoyage, longueur de ruban ...

- impression cylindrique : parametrage spécial du transporteur pour une impression autours d'un cylindre.

- Diagnostic automatique intégré : test des touches, test des entrées / sorties, test des valves et capteurs.

Le contrôleur d'impression est évolutif :

- Une base de données intégrée permet à l'opérateur de sauvegarder ces paramètres : nom du produit, tampon utilisé ... le contrôleur enregistre les pressions, les positions du transporteur, le mode d'impression  ... L'opérateur n'a plus qu'à rappeler le programme lors d'une utilisation ultérieure.

- Détection automatique du périphérique connecté avec affichage des options qui lui sont propres : unité de nettoyage de tampon de silicone, transporteur ...

- Nombreuses entrées / Sorties disponibles pour une intégration facile dans une chaîne automatique.

- Possibilité d'évolution du matériel (à préciser lors de la commande) : 1 couleur en deux couleurs, 3 couleurs en 4 couleurs ...

TTN a beaucoup d’expérience dans la construction d’automatisme de tampographie sur mesure. La plupart de nos machines de tampographie sont prêtes à fonctionner avec des convoyeurs linéaires, des tables d'indexation, des unités de pose / dépose, des équipements de post-traitement et de prétraitement, ...

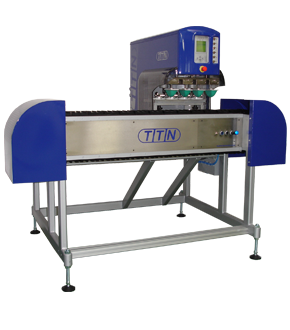

Nos machines de tampographie peuvent également être facilement intégrées dans des lignes de production automatisées.



Au départ d'un cahier des charges nous sommes capables de concevoir une machine de tampographie spéciale.

Matériels et fournitures nécessaires

Châssis d'insolation UV

Le châssis d'insolation ultraviolet permet la réalisation des clichés de tampographie. Son format utile est de 254 x 305 mm.

Le film est exposé sur la plaque photopolymère et le motif est reproduit sur le cliché par polymérisation. Le cliché est ensuite développé.

La valise d'insolation est equipée de 4 tubes de 15 w, d'une minuterie digitale avec sonnerie pour le contrôle du temps d'exposition et d'un système de placage par mousse.

Châssis d'insolation UV GF

La châssis GF permet de réaliser l'exposition des clichés de tampographie.

Son format utile est de 550 x 350 mm.

Il est équipé de 6 tubes de 20 w, d'un système à vide par gonflage d'une valve pour un bon contact film/cliché et d'une minuterie digitale pour le réglage du temps d'exposition.

Encres de tampographie

Choix important de coloris et type d'encre en fonction du matériau à imprimer.

Durcisseur, retardateur, nettoyant pour clichés, nettoyant pour objets, clichés ...

Clichés de tampographie

Nous disposons d'une large gamme de clichés : alcool ST52, eau LSL73 et WS43, Acier 0.5, et lasérisable.

Ils sont disponibles en différents formats pour notre gamme de machine mais aussi sur simple demande pour d'autres matériels.

Tampons de silicone

Large choix de tampons de silicone : formes, duretés, durabilités ... en fonction du matériau à imprimer.
